金属条片式分流器
+
  • 金属条片式分流器

金属条片式分流器

所属分类: 产品中心

所属分类: 分流器

  • 产品描述
  • 产品应用
  • 外形及尺寸
  • 功率衰减曲线
  • 型式
  • 型号说明
    • 商品名称: 金属条片式分流器

    1.低阻、低感

    2.开放结构

    3.高精度

    4.符合无铅/RoHS要求

  •

  • 深圳市竞达成电子有限公司

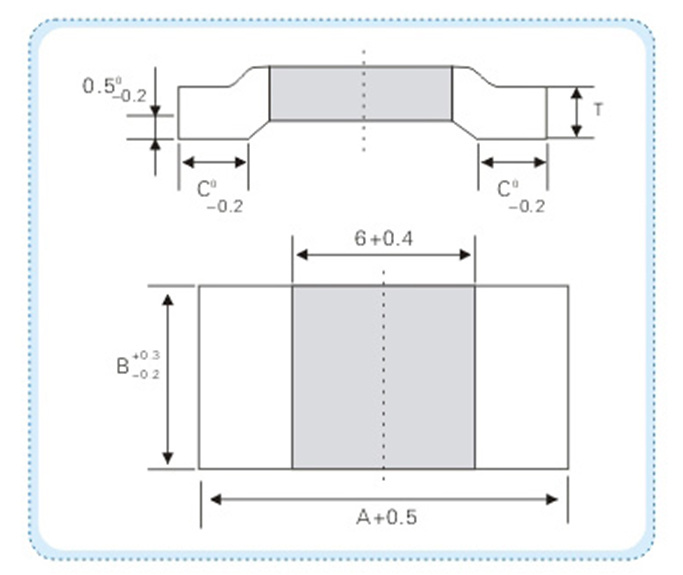

    型号 Type 外形尺寸 Dimensions(L×W×H)(mm)
    A(mm) Bmm) C(mm) 重量(g)
    Weight
    BFL 15 6.4 4.5 0.2
  •

  • 型号
    Type
    负载能力
    Power(W)
    标准电阻值
    Standard Value (mΩ)
    精度范围
    Tolerance Range
    厚度*
    T(mm)
    温度系数
    TCR (ppm/℃)
    电阻材料
    Material
    使用温度范围
    Temperature Range
    内部热电阻
    Internal Thermal Resistance
    BFL 0.5~5 0.3 ±1
    ±2
    ±5
    ±10
    1.42 ≤±50 Mangeanin -50℃...+170℃ ﹤10K/W
    0.5 0.86
    1 0.42
    1 1.3 Aluchrom
    2 0.64
    3 0.43
    4 0.32
  • 试验项目
    Test Item
    性能要求
    Specifications
    试验方法
    Test Methods
    热冲击 Thermal Shock <±(0.1%+0.5Ω) -55℃/175℃,30min,5cycles
    过载 Short time Over Lead <±(0.2%+0.5Ω) 5PR,5S
    耐焊接热 Leaching <±(0.2%+0.5Ω) 350±10℃,3.5±0.5S
    稳态湿热 Damp heat,Steady state <±(0.2%+0.5Ω) 40℃,RH93±3%,5sd
    高频振动 Vibration <±(0.2%+0.5Ω) 10~2000Hz,15g,36cycles
    耐久性 Load life <±(0.2%+0.5Ω) 70±2℃,PR,2000h
    高温存放 High temperature Exposure <±(0.2%+0.5Ω) 175℃,250h
