双面冷却板电阻
+
  • 双面冷却板电阻

双面冷却板电阻

所属分类: 风冷电阻

  • 产品描述
  • 产品应用
  • 外形及尺寸
  • 电气规格
  • 应用环境
  • 制动率曲线图
  • 型号说明
    • 商品名称: 双面冷却板电阻
    ●体积小,大功率;
    ●双面水冷板散热,上下铜极板为正负极,可耐受最高70KN安装压力。
    ●该产品即可满足长时功率,且因为采用金属电阻核心,同时可以耐受尖峰脉冲以及周期脉冲的工况,同时实现小体积。
    ●耐压高,常规产品可实现10KV工频耐压,特殊要求时可以耐受20KV工频耐压。
    ●电阻片的阻值可调节范围广:范围0~100Ω;
    ●热态时阻值变化率小:电阻片采用合金箔材料,温度系数低,热态阻值变化率可不高于10%;
    ●散热性好:电阻基体为铜基板散热,搭配水冷板或风冷环境可在极短时间内恢复常温状态;
    ●耐腐蚀性强:电阻片采用合金箔材料,壳体可采用96%氧化铝等静压成型,具有极强的耐腐蚀性;
    ●模块连接:可通过增加或减少电阻模块来调整功率需求。


  • 该产品可应用于超高压领域换流阀、军工设备、船舶重工等领域,产品密封性能强,整体灌封,耐压高,安装耐受压力极强。

  • 21

  • 长时功率Fault Power:3kW
    短时冲击Short-term impact:15kW/1S
    周期功率Cycle power:9KW/0.5S ON 1S OFF
    额定阻值Rated resitance:0-100Ω
    散热方式Cooling way:水冷基板散热Water cooled heat dissipation
    耐压等级Stress levels:3kV-10kV/60s

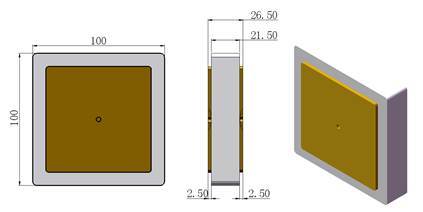

    外形尺寸Dimension:100*100*26.5mm
    接线方式Connection method:铜电极Copper electrode
    外观颜色Appearance of the color:按需,默认本色



  • 12









    精度/J:±5%;K:±10%
    额定阻值 (Ω) /Rated resistance(Ω)
    额定功率(W)/Rated Power(W)
    DM/模块化电阻/Modular Resistor
    冷却方式/LB:水冷板水冷板 (water cooling)
    公司代号(Company Code )

  • 例:S.LB.DM-3kW-5R-J
    e.g:S.LB.DM-3kW-5R-J
       表示水冷模块电阻功率3kW,阻值5Ω±5%。
    Water Cooling Module Resistor is made by SiChuang. Module resistance power 3kW, resistance value 5Ω±5%
    注:技术参数如有更改,将不另行通知。
    NOTE:Technical specifications may be subject to variations without notice.
