滤波电阻器
 ${ele.title}
 ${ele.title}

滤波电阻器

所属分类: 滤波电阻
产品详情
产品应用

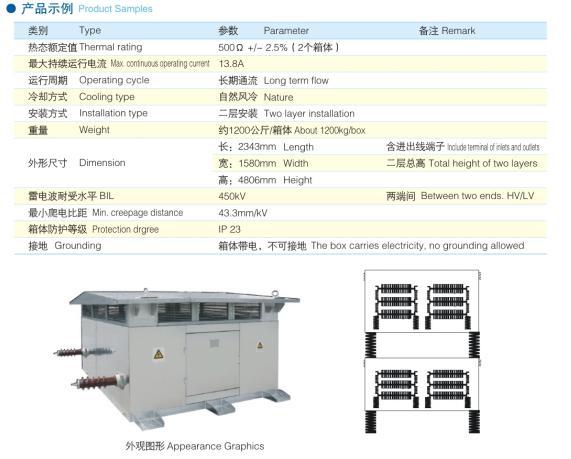

外形及尺寸
电气规格
应用环境
制动率曲线图
型号说明
我公司采用优质的电阻专用合金材料作为电阻片、电阻丝原料,经特殊工艺冲制或编制成各种片状、网状,可组合成任意功率与阻值的滤波电阻器单元。最高可应用于800KV以上高压系统中。

主要适用于高压/超高压输变电系统、工厂供配电系统、及其它阻尼滤波回路或无功补偿回路等,消除或减少谐波。

根据客户要求订制


深圳市竞达成电子有限公司 深圳市竞达成电子有限公司

深圳市竞达成电子有限公司

深圳市竞达成电子有限公司


深圳市竞达成电子有限公司

电阻采用专用镍铬合金,工作温度最高可承受1200度;

电阻原件电感小,可控制至uH级数;

功率大,单片功率可达1800W;

阻值变化小,额定高温状态下,阻值变化率可控制在10%;

结构紧凑,将外壳与电阻中间电位连接,降低BIL冲击强度,从而绝缘距离大大减少;

可靠性强,多重绝缘,电阻内外及电阻原件均采用特殊材质绝缘及支撑。

污秽等级高,散热可靠同时保证户外恶劣环境下的绝缘。

按Dl/T593-1996 3.1的规定

户内:

周围空气温度:+40℃∽-25℃
日温差:≤15K
海拔:≤3000m
最小公称爬电比距:瓷质不小于18mm/kv, 有机材料不小于20mm/KV

注:超过正常使用条件时,由用户与制造厂协商确定。


户外:

周围空气温度:+40℃∽-35℃
日温差:≤25K
海拔:≤3000m
最小公称爬电比距:Ⅱ级20mm/kv,Ⅲ级25mm/kv,Ⅳ31mm/kv。


温升


通电电流 通电时间 电阻元件表面极限温升(℃) 阻值偏差
瞬间过载电流 30S 600 ------
短时过载电流 10mim 385 ------
最大持续电流 1h 385 +10%
正常电流 1h 200 +5%


结构特点


1.电阻单元的连接简单、可靠

  螺栓连接--操作方便,提高工作效率,连接可靠性高;维修时仅需更换单片电阻片,操作简单,便捷。

2.防震动,防腐蚀

  整箱内部采用对称性结构设计,抗震性能高;内外部均采用高性能抗腐蚀材料制作,防腐性好。

3.结构非常紧凑,性价高

  电阻器中位点与外罩连接,有效降低雷电冲击强度,从而使电阻器整箱体积大大减小。

4.绝缘可靠性高

  箱体内外部、电阻元件间采用特殊绝缘材料进行绝缘及支撑。

HFR 210kW 60A 175kV 80R IP23
产品类别 额定功率 电流 雷电冲击 阻值 IP等级
HFR 滤波电阻 210kW 60A 175kV 80Ω IP23
