- 产品描述
- 产品应用
- 外形及尺寸

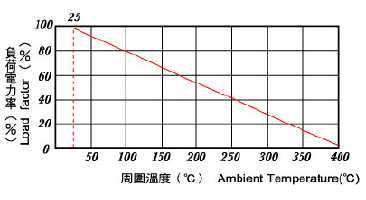

- 功率衰减曲线
- 型式
- 型号说明
-
1.大电流强度
2.适用于焊接或螺丝固定
3.合金带缠绕在陶瓷管上，具有良好的散热效果
4.符合无铅/RoHS要求
-
广泛应用于模拟负荷实验，设备放电，电梯设备，变频器能耗制动，可按照客户订制。
-

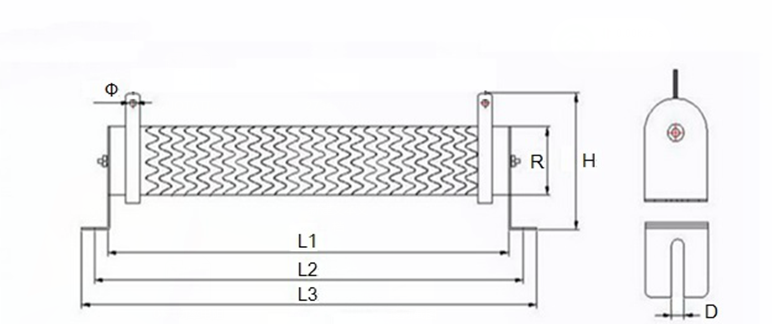

序号 功率 尺寸（mm） 电阻值范围
（Ω）R±2 瓷管体长度 L1±3 L2±3 L3±3 H±1 Φ±1 D±1 净重
（kg）1 50W 28 90 101 122 142 65 4.5 6.4 1R-999R 2 80W 28 140 151 172 195 65 4.5 6.4 1R-999R 3 100W 28 170 181 200 220 65 4.5 6.4 1R-999R 4 150W 28 215 226 245 267 65 4.5 6.4 1R-999R 5 200W 28 267 278 300 320 65 4.5 6.4 1R-999R 6 250W 28 267 278 300 320 65 4.5 6.4 1R-999R 7 300W 40 267 267 306 342 90 6 8 1R-999R 8 350W 40 267 267 306 342 90 6 8 1R-999R 9 400W 40 330 330 369 405 90 6 8 1R-999R 10 450W 40 330 330 369 405 90 6 8 1R-999R 11 500W 50 330 330 347 363 103 6 7 1R-999R 12 600W 50 330 330 347 363 103 6 7 1R-999R 13 700W 50 330 330 347 363 103 6 7 1R-999R 14 800W 60 330 330 354 380 120 6.5 8.4 1R-999R 15 900W 60 330 330 354 380 120 6.5 8.4 1R-999R 16 1200W 60 430 430 454 480 120 6.5 8.4 1R-999R 17 1500W 60 430 430 454 480 120 6.5 8.4 1R-999R 18 2000W 70 430 430 449 490 133 6.5 9.0 1R-999R 19 3000W 80 430 430 453 490 150 6.5 9.0 1R-999R 20 3500W 90 430 430 460 490 153 6.5 9.0 1R-999R 21 4000W 100 430 430 470 490 157 6.5 9.0 1R-999R 22 5000W 100 500 500 540 560 157 6.5 9.0 1R-999R 23 6000W 100 600 600 640 660 157 6.5 9.0 1R-999R -
绕线

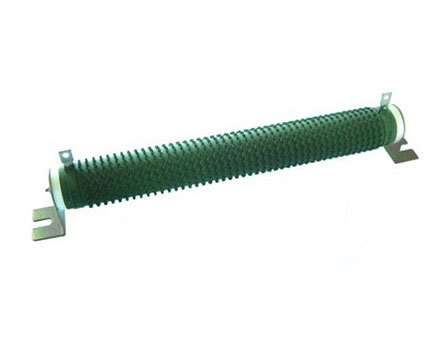

波浪绕线
-

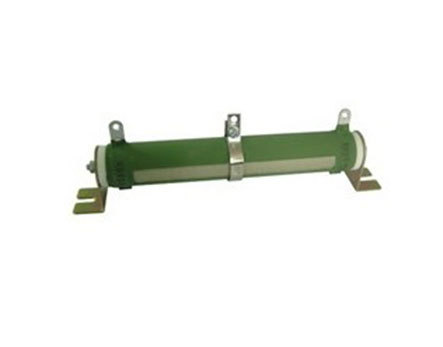

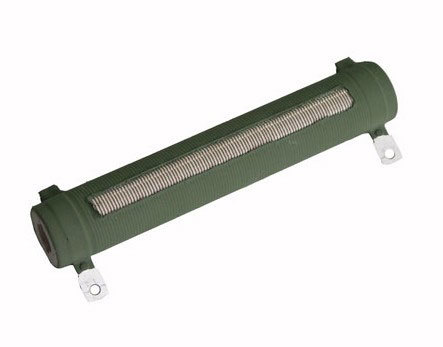

RXHG-P-C型 RXHG-B-C型 RXHG-B-S型
RXHG-E-C型 RXHG-D-S型 RXHG-E-S型 -
RXHG P M 100W 10R J
产品类别 绕线方式 安装方式 功率 成品阻值 误差 RXHG 波纹绕线电阻 Wire Wound Resistors P-平绕 M-支架型 40W 40W 1R 1Ω F ±1% B-波纹 S-无支架型 100W 100W 10R 10Ω G ±2% M-无感平绕 C-带瓷片支架 1000W 1000W 1K 1KΩ J ±5% W-无感波纹 W-带瓷片无支架型 8000W 1000W 50K 50KΩ D-多阻值型 E-可调电阻
