Crowbar电阻
+
  • Crowbar电阻

Crowbar电阻

所属分类: CROWBAR电阻

  • 产品描述
  • 产品应用
  • 外形及尺寸
  • 电气规格
  • 应用环境
  • 制动率曲线图
  • 型号说明
    • 商品名称: Crowbar电阻

    1.适用于风电变流器的恶劣运行环境;2.采用不锈钢电阻材料,散热性能强,可承受持续冲击;3.采用云母夹层制作,体积小,短时冲击能量强;4.外壳采用不锈钢和耐腐蚀材料制作,优良的外观。

    1.适用于风电变流器的恶劣运行环境;
    2.采用不锈钢电阻材料,散热性能强,可承受持续冲击;
    3.采用云母夹层制作,体积小,短时冲击能量强;
    4.外壳采用不锈钢和耐腐蚀材料制作,优良的外观;

  • Crowbar电阻主要应用于风力发电逆变器的低电压穿越技术中。1

    它用在风力发电机转子侧,用于旁路转子侧变流器。

    当电网发生低电压扰动时,防止直流母线电压过高和转子电流过大。

    主要工作在故障状态。

    Crowbar电阻能在瞬时把80%巨大能量耗散掉。

    一般CROWBAR设计为小电阻为保护变频器器件在电网故障时释放大电流起保护作用,另外风机的低电压穿越功能也是在CROWBAR里实现的。

  • 根据客户要求订制

    深圳市竞达成电子有限公司 深圳市竞达成电子有限公司

    /repository/image/67c0df1e-600a-4b43-897f-a35f3e1c3153.png

    深圳市竞达成电子有限公司


    深圳市竞达成电子有限公司





  • 项目 标准值
    功率范围 31-300KW
    电压范围 <5KV
    阻值范围 0.05R-100R
    耐压 AC3KV/1min 50Hz
    绝缘电阻 100MΩ Min
    IP等级 IP20-IP23(可选)
    额定温升 375℃
    温漂 400-1260ppm/℃
    振动 无可见损伤Free of breakage or flying arc △R≤±(1%R。+0.05Ω)



    12

  • RGCB风能电阻器使用环境按DL/T593-2006 3.1 的规定

    户内:

    周围空气温度:+40℃~-30℃;

    海拔:≤25k;

    最小公称爬电比距:瓷质不小于18mm/kv,有机材料不小于20mm/KV。

    工频耐压:电阻器的出线端与外壳(或安装支架)之间能承受交流50HZ、3000v的耐压试验电压值,而无击穿或闪烁现象,泄漏电流不大于10ma。

    注:超过正常使用条件时,由用户与制造厂协商确定。

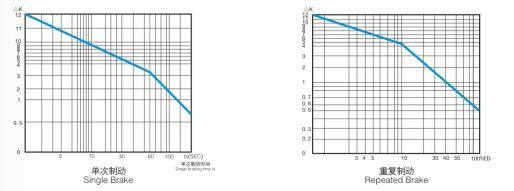

  • ED制动率以100s运行为一周期,制动时间所占比率:根据制动电流Udc/R与制动率ED选择制动单元

    1

    深圳市竞达成电子有限公司

  • RGCB 50KW 0R24 10ms J
    产品类别 Style 持续功率及瞬时能量 Power 阻值 瞬时冲击能量时间  Time 误差 Tolerance
    RGCBCrowbar电阻 60kJ 60kJ 0R24 0.24Ω 10ms  10ms J ±5%
    20kW 20kW 1R5 1.5Ω C   持续 K ±10%
